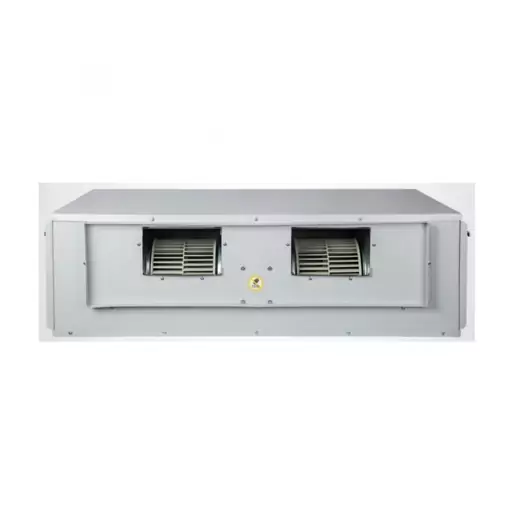

يونيت داخلي داکت اسپلیت 36000با کويل ابگرم ترموستات

يونيت داخلي داکت اسپلیت 36000با کويل ابگرم ترموستات

درواقع همان هواساز است که در محیط تهویه شونده (اتاق) نصب می‌شود و در میان سرویس کاران به پنل نیز معروف است

مایع مبرد حاصل از چگالش در یونیت خارجی بوسیله خط لوله مسی راهی یونیت داخلی شده و پس از عبور از شیر انبساط وارد کویل سرمایش DX می شود. از سوی دیگر، جریان هوای تازه ورودی به یونیت داخلی پس از فیلتر شدن از روی کویل عبور کرده و بعد از کاهش دما از طریق مسیر کانال کشی شده، در اتاق ها و یا فضاهای دیگر توزیع می گردد.این در حالی است که جهت تأمین هوای گرم مورد نیاز، توسط داکت اسپلیت های تی اس ام کویل گرمایشی که جلوی هواساز قرار می گیرد در نظر گرفته شده است.

مزایای يونيت داخلي داکت اسپلیت 36000با کويل ابگرم ترموستات

• در شرایطی که در داکت اسپلیت برای حالت گرمایش از آب گرم دیگ استفاده نشده وسیکل برودتی به شیوه هیت پمپ معکوس گردد، برخلاف سیستم VRF و نیز ترکیب چیلر مرکزی و فن کویل، داکت اسپلیت سیستم سرمایش و گرمایش مستقلی را برای هریک از واحدهای ساختمان ایجاد می کند.
• گرمایش داکت اسپلیت (در صورت استفاده از کویل آب گرم) در مقایسه با کولر گازی و همچنین سیستم VRF کیفیت مناسب تری دارد و بواسطه مصرف گاز شهری به جای برق که در ایران انرژی گران تری به حساب می آید، هزینه های مصرف انرژی را کاهش داده است. بعلاوه در مقایسه با رادیاتور نیز راندمان گرمایش داکت اسپلیت به مراتب بیشتر است؛ چراکه گرمایش از طریق رادیاتور به صورت تدریجی و از نوع انتقال حرارت جابجایی طبیعی (Natural Convection) بوده، اما در داکت اسپلیت، انتقال حرارت به شکل جابجایی اجباری (Forced Convection) می باشد.
• به واسطه امکان استفاده از هوای تازه در داکت اسپلیت، شرایط برای تهویه و ایجاد فشار مثبت در داخل ساختمان فراهم خواهد بود.
• ابعاد کوچک و وزن کم
• کارکرد فن در سه سرعت متوسط، کم و زیاد
• قابلیت اتصال به کویل آبگرم جهت تامین گرمایش
• سطح صدای بسیار کم( به دلیل استفاده از فن‌های پلاستیکی)
• فیلتر هوای قابل شستشو
• امکان تهویه چندین فضا با یک دستگاه

مشخصات فنی يونيت داخلي داکت اسپلیت 36000با کويل ابگرم ترموستات

۱.فن الکتروموتور

• دارای فن سانتریفیوژ از جنس فلزی (گالوانیزه) با حداقل دسی بل صدا با بالانس دینامیکی و استاتیکی با حلزونی از جنس فلزی و الکتروموتور تک فاز سه سرعته

۲.کویل سرمایی DX

• از نوع انبساط مستقیم (DX) با لوله مسی به صورت ۳ ردیفه و ۴ ردیفه به قطر ۵/۸ اینچ به ضخامت ۰.۵ میلیمتر با پره‌های آلومینیومی ۱۰ فین در اینچ
• دستگاه مجهز به تشت تقطیر از جنس ورق استیل با ضخامت و شیب بندی مناسب جهت هدایت آب‌های تقطیر شده روی کویل DX به خارج از دستگاه می باشد.

۳.نحوه ساخت کویل گرمایش داکت اسپلیت های تهویه سازان مدرن TSM

• کویل‌های ساخت این شرکت با پیشرفته ترین ماشین آلات تمام اتوماتیک ساخته شده و به دلیل استفاده از تکنولوژی فین‌های صفحه ای (Fin Plate) پیشرفته از سطح تبادل حرارتی بالا در مقایسه با انواع کویل‌های مشابه بهره مند می باشند.
• لوله‌های مسی توسط دستگاه Expander با فین‌های سینوسی Staggered از ورق آلومینیومی پلیت به صورت مکانیکی یکپارچه می شوند به طوری که هرگونه فاصله هوایی بین فین‌ها و لوله‌های مسی از بین می رود.

۴.نحوه تست

• کلیه کویل‌ها در داکت اسپلیت‌های سقفی دماتجهیز پس از ساخت با محلول مخصوص چربی زدایی و شستشو شده و با فشارpsi 200 تست می گردند.

۵.تشت تقطیر

• تشت تقطیر از جنس گالوانیزه با شیب بندی مناسب، جهت هدایت آب‌های تقطیر شده روی سطح کویل سرمایی به خارج از دستگاه در داکت اسپلیت‌های سقفی تعبیه گردیده است.

۶.بدنه زد زنگ

• بدنه دستگاه داکت اسپلیت تهویه سازان مدرن تماما از ورق گالوانیزه گرم ( Hot Dip Galvanizing) به ضخامت مناسب بوده که به صورت کاملا پیچ و مهره ای با قابلیت مونتاژ و دیمونتاژ مجدد با پوشش رنگ پودری الکترواستاتیک پلی استیر ساخته می شود.

۷.عایق بندی

• عایق بندی دستگاه از نوع پشت چسبدار Airo flex فشرده (پلی اتیلن فشرده با ضخامت 5mm)، جهت جلوگیری از هدر رفت حرارت، برودت و کاهش دسی بل صدای دستگاه می باشد.

۸.فیلتر

• فیلتر توری تخت و قابل شستشو که با توجه به نوع فیلتراسیون آن، قادر به حذف ذرات معلق در هوا می باشد.

۹.الکتریکی

• کابل کشی قسمت داخل توسط شرکت انجام می گردد و ترمینال‌های نصب شده در قسمت بیرون دستکاه آماده نصب برق ورودی از تابلو برق می باشد.
